| 投影立式光學計 |
|
| |
投影立式光學計 |
|
| 簡短介紹：
臨沂正衡化玻儀器有限公司專業提供各型號投影立式光學計，如有需要敬請咨詢0539-8267076 |
|
|
|
|
|
|
|
|

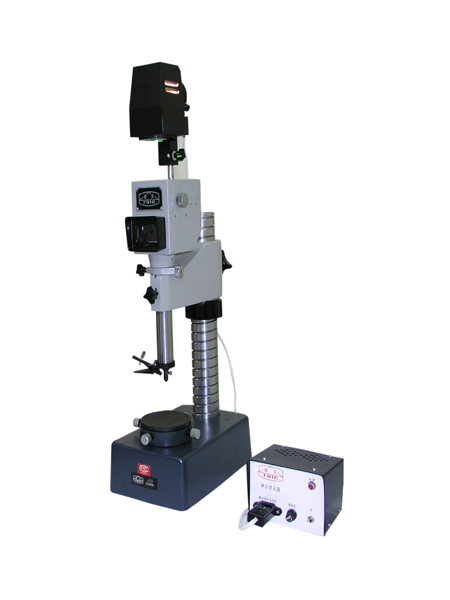

投影立式光學計JD-3
一、特點
投影立式光學計JD-3是一種精密光學機械端度計量?jī)x器，利用標準量塊與被測件相比較的方法來測量零件的外形尺寸。儀器采用臘屏新技術，附加讀數放大鏡，視場亮度勻稱、像質清晰、測量精度高和數據穩定可靠，對小尺寸精密零件的檢測尤為方便。廣泛用于計量測試院所、企業計量室、工量具與精密零件制造企業，也是各大專院校典型教學儀器之一。
二、用途
|
•
|
用標準器(如量塊)與試件以比較法來測量零件的外形尺寸。
|
|
•
|
檢定量塊、量規、線形,板形物體的厚度，外螺紋的中徑。
|
|
•
|
圓柱形和球形工件的直徑，及平行平面等精密量具和零件的外形尺寸等。
|
|
•
|
對薄膜如：鋁箔、包裝膜、紙張等厚度的測量。
|
|
•
|
一機兩用，將投影光學計鏡管裝在機床上，可直接控制加工尺寸。
|
|
•
|
具在過程控制及在線測量中，對被測件作微小位移量測量。
|
三、技術參數
|
系統
|
主要技術參數
|
|
測量范圍
|
0-180mm
|
|
直接測量范圍
|
±0.1mm
|
|
示值誤差
|
≤60μm：±0.20μm,≥60μm：±0.25μm
|
|
示值穩定性
|
0.1μm
|
|
讀數方式
|
光學投影屏
|
|
總放大倍數
|
1000×
|
|
測量壓力
|
2±0.2(N)
|
|
分劃板
|
分劃板分度值0.001mm,分度范圍±0.1mm
|
|
零位調節范圍
|
20格
|
|
測量桿自由升降距離
|
0.5mm
|
|
照明系統
|
可調光鹵鎢燈(6V/20W)或LED
|
|
輸入功率
|
AC220V/50Hz
|
|
儀器質量
|
體積340х160х750mm3,重量21kg
|
|
|
|
|
|
|
| |
|
|
